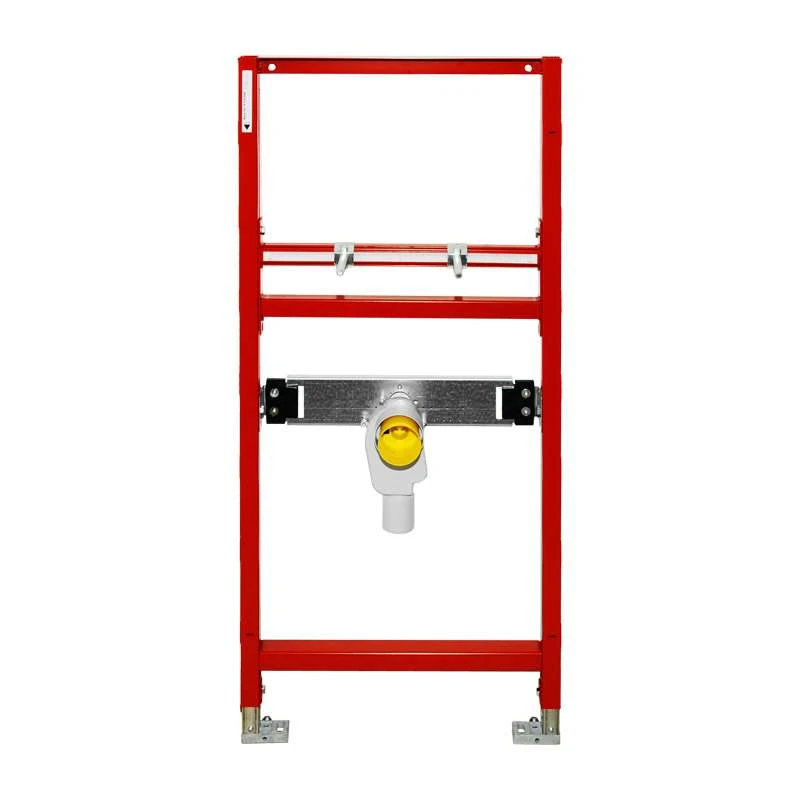

TECEprofil Waschtischmodul BH 1120 Mm Mit UP-Geruchsverschluss 9310004

Waschtischmodul TECEprofil
mit UP-Geruchverschluss, Bauhöhe 1120 mm
zur Befestigung an
TECEprofil-Profilrohren oder für den
Einbau in Metall- oder Holzständerwände
und als Vorwand- oder Eckmodul.
Zum Aufbau von unterfahrbaren
Waschtischanlagen gemäß DIN 18024-2
(Barrierefreies Bauen – Teil 2:
Öffentlich zugängige Gebäude und
Arbeitsstätten).
Komplett vormontierte Einheit,
bestehend aus:
– selbsttragendem Montagerahmen mit
pulverbeschichteter Oberfläche
– zwei verstellbaren Fußstützen für
einen Fußbodenaufbau von 0-200 mm
– zwei Haltebolzen M 10
– höhen- und seitenverstellbares
Abstandsmaß 30 – 400 mm
– Baustopfen
– schallentkoppelte Armaturentraverse
zur Befestigung von Wandscheiben
Stichmaße: 80, 120, 150, 200 mm
– mit vormontiertem UP-Geruchverschluss
DN 50, herausnehmbarem Siphon-Einsatz
NW 30 (zugleich Dichtung)
1120 mm x 500 mm x 140 mm
Bitte separat bestellen:
– Wandscheiben TECEflex 16×1/2“,
9021015, TECElogo 16×1/2“ 9021020
oder 1/2“x1/2“ 9021017
– Befestigung für die einzelne
Vorwand-, Eck- oder Holzständermontage
– Anschlussrohr für Siphon/WT bauseits
(z.B. 9080001)
Bestell-Nr.: 9 310 004
