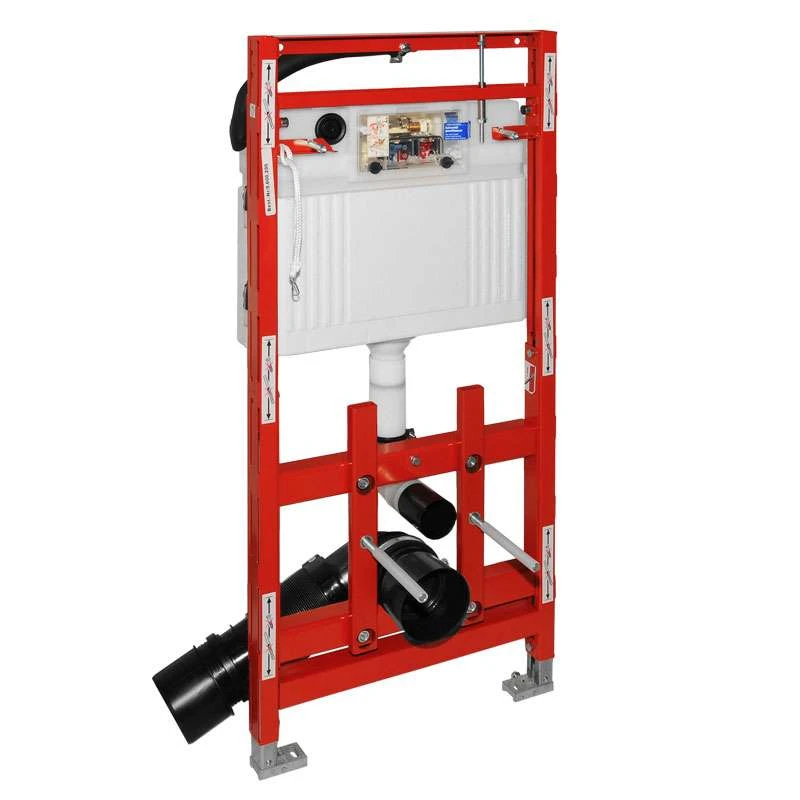

TECElux WC-Modul 200 Bauhöhe 1120 Mm Höhenverstellbar 9600200

Trockenbauelement zur Befestigung an
TECEprofil Profilrohren oder für den
Einbau in Metall- oder Holzständerwände
und als Vorwand- oder Eckmodul.
Für TECElux Betätigungsglasplatte und
WC-Glasplatte, nachträglich 8 cm manuell
höhenverstellbar.
Komplett vormontierte Einheit, bestehend
aus:
TECE-UP-Spülkasten
– Sicherheitstank aus schlagzähem
Kunststoff
– Spülkasten komplett vormontiert und
versiegelt
– Eckventil und Spülkastenanschluss
vormontiert. Spülkastenanschluss
mit 1/2“ Außengewinde
– 10 Liter Tankvolumen, 6 Liter
voreingestellte Standardspülmenge,
9, 7,5, 4,5 Liter Spülmenge jederzeit
optimal einstellbar, 3 Liter
Teilmengenspülung bei
Zweimengentechnik. Restvolumen zur
sofortigen
Reinigungsspülung nutzbar.
– Schwitzwasserisoliert
– Nach DIN 19542 geprüft – Prüfzeugnis
7391275-01z
– Armaturengruppe 1 nach DIN 4109
Prüfzeugnis P-IX3837/I
– Geräuscharmes hydraulisches Füllventil
LAP <= 17 dB(A) bei 3 bar
Fließdruck
Modul besteht aus:
– selbsttragendem Montagerahmen mit
pulverbeschichteter Oberfläche
– tiefenverstellbare Aufnahme für obere
Betätigungsglasplatte und untere WC-
Glasplatte, auch nachträglich manuell
höhhenverstellbar
– zwei verstellbaren Fußstützen für
einen Fußbodenaufbau von 0-200 mm
– zwei Haltebolzen und Muttern M 12
– Aufnahme für WC-Keramiken mit Abstand
180 mm
– Flex. WC-Ablaufbogen DN 90,
Anschlussstück Material PE-HD
(schweißbar), inkl. Übergangsstück DN
90/100 aus PP
– WC-Anschlußgarnitur DN 90,
einschließlich
Sicherheitsbauschutzstopfen

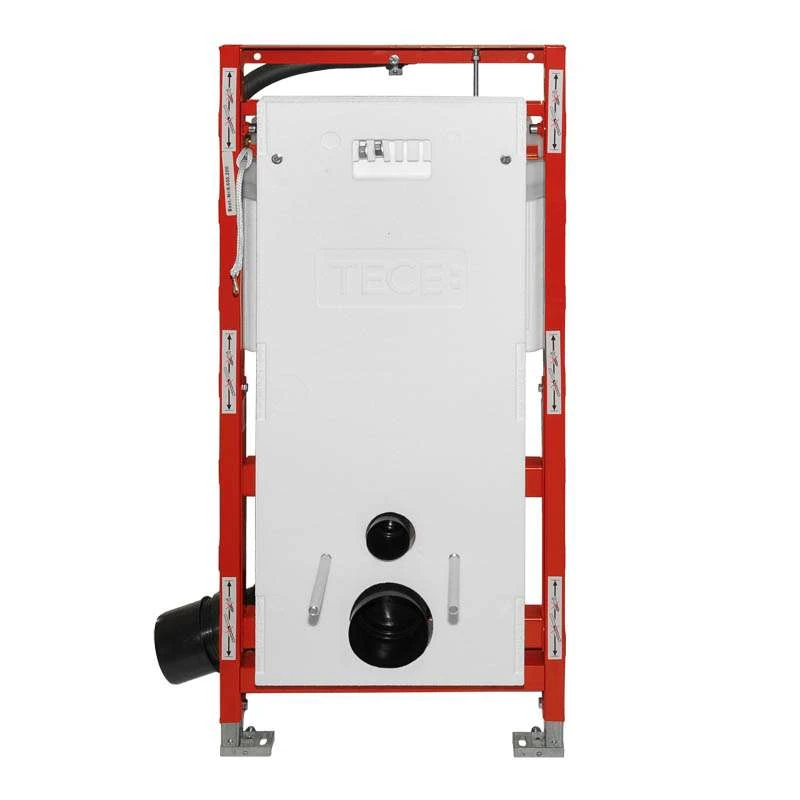

– großer Rohbauschutz
– geeignet für Wandaufbauen bis zu 45 mm
– Abmessungen 1120 mm x 500 mm x 140 mm
Bitte separat bestellen:
– obere Betätigungsglasplatte
– untere WC-Glasplatte
– Befestigung für die einzelne Vorwand-
,Eck- oder Holzständermontage
Optionales Zubehör:
TECElux Aufrüstset Geruchsabsaugung
ceramic-Air (nur in Verbindung mit
oberer Betätigungsglasplatte sen-Touch)
Bestell-Nr.: 9 600 200
