Schlüter Duschrinne Kerdi-Line-H40, 90 Cm Ablauf DN40 Horizontal KLH 40 GE 90

Schlüter Duschrinne Kerdi-Line-H40, 90 cm Ablauf DN40 horizontal

Schlüter®-KERDI-LINE ist ein mehrteiliges
lineares Ablaufsystem zum Bau von bodenebenen
Duschen mit keramischen Fliesen,
Natursteinen oder Beschichtungen.
Es besteht aus einem tiefgezogenen
Edelstahl-Rinnenkörper sowie einer Rost/
Rahmenkonstruktion, die mit der im Set
enthaltenen Montagehilfe stufenlos an
Bodenbelagsdicken von 3 bis 25 mm angepasst
werden kann.

Schlüter®-KERDI-LINE-H ist ein komplettes
Set für lineare bodenebene Duschen mit
einem horizontalen Ablauf. Es ist universell
für den zentralen Einbau in einer Fläche oder

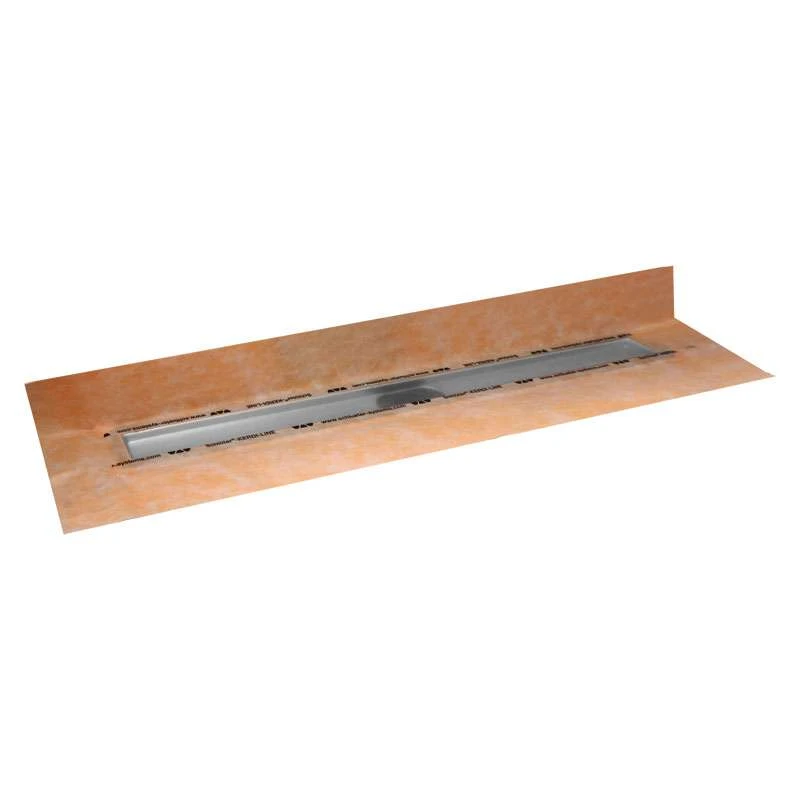

im Wandbereich einsetzbar. Auf dem umlaufenden
Klebeflansch des Rinnenkörpers ist
werkseitig eine Manschette aus Schlüter®-
KERDI fest verklebt. Sie dient zum sicheren
Anschluss des Rinnenkörpers an die Verbundabdichtung
sowohl im Bodenbereich
als auch an aufgehenden Wänden.

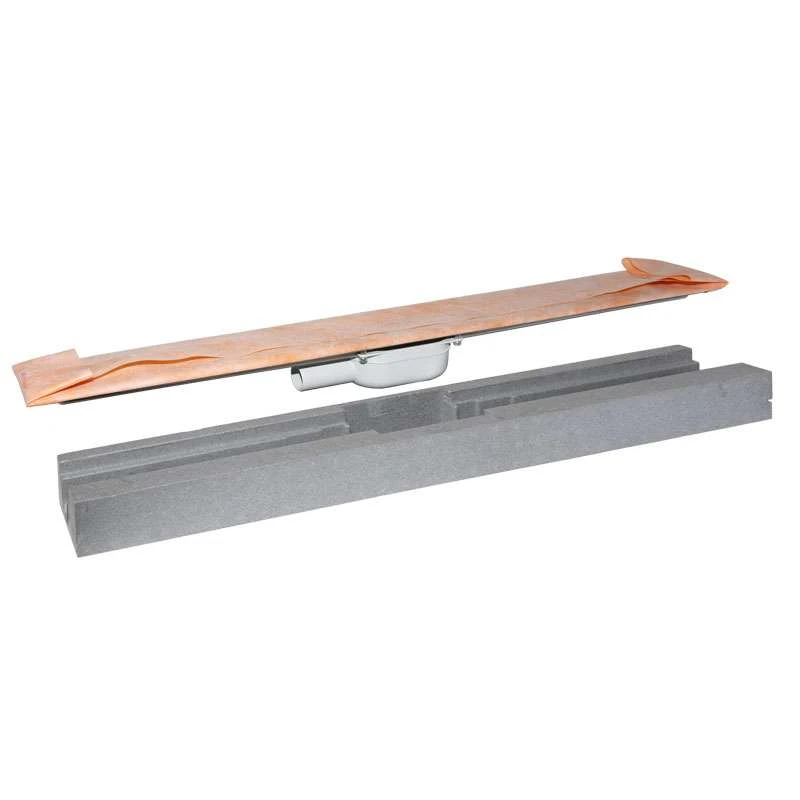

Lieferumfang:

 – Eckabdichtung
   (für seitlichen Wandanschluss)
 – zweiteiliger Geruchsverschluss
 – Rinnenkörper mit Dichtmanschette
 – Ablaufgehäuse
 – Ablaufrohr
 – Rinnenträger
 – Übergang DN 40 auf DN 50
(nur für KERDI-LINE-H 40)



Technische Daten:

Ablauf: DN 40
Ablaufleistung: 0,5 l/s
Einbauhöhe: 78 mm
Breite der Abdeckung inkl. Rahmen: 74 mm
Längen: 50 –180 cm in 10 cm-Abstufungen
